Netopia Cayman 3341/3351 (mit Firmware Release 7.3.0 R0)

Dieser Router hat eine grössere Verbreitung in der Schweiz durch eine ADSL-Aktion der Swisscom und Bluewin. Ich habe bisher keine funktionierende USB-Konfiguration zusammen mit EchoLink gesehen. Hier wird auch ausschliesslich die Variante Router mit Ethernet-Schnittstelle beschrieben.

Die Hardware ist unterschiedlich gegenüber dem älteren Typ mit der Firmware 6.3.0 R3. Die Firmware 7.3.0 R0 darf darum auch nicht auf den älteren Routertyp geladen werden!



Im Handbuch wird Port Forwarding mit "Port Weiterleitung" bezeichnet.

(die folgenden Screenshots vom Netopia Router sind von Walter, HB9AVI)

  1. Lasse die Konfigurationsseite des Routers, mit Hilfe des Browsers, anzeigen. Standardmässig ist die URL (IP-Adresse) 192.168.1.1, der User Name ist admin , und das Standard-Password ist "1234".
  2. Klicke im Menu links auf "Experten Modus".

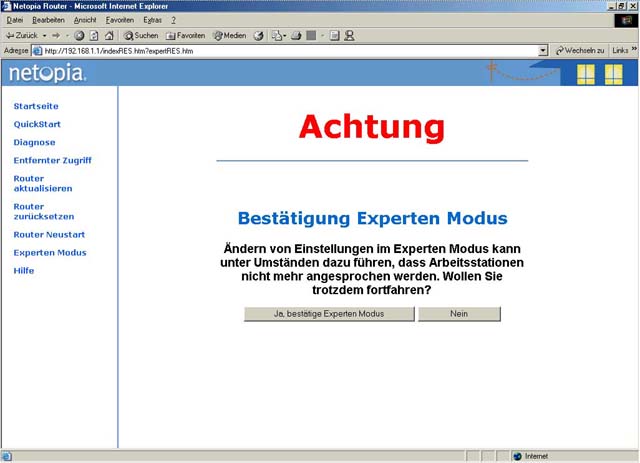

  1. Klicke auf "Ja, bestätige Experten Modus".


  1. Klicke im Menu links auf "Konfigurieren".

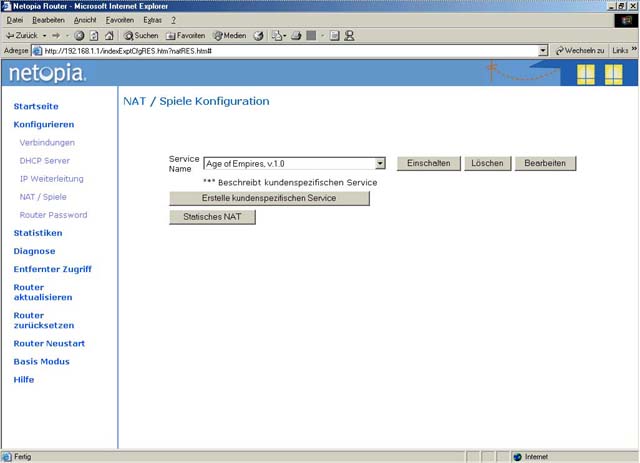

  1. Klicke im Menu links auf "NAT/Spiele".
  2. Dann klicke auf "Erstelle kundenspezifischen Service"

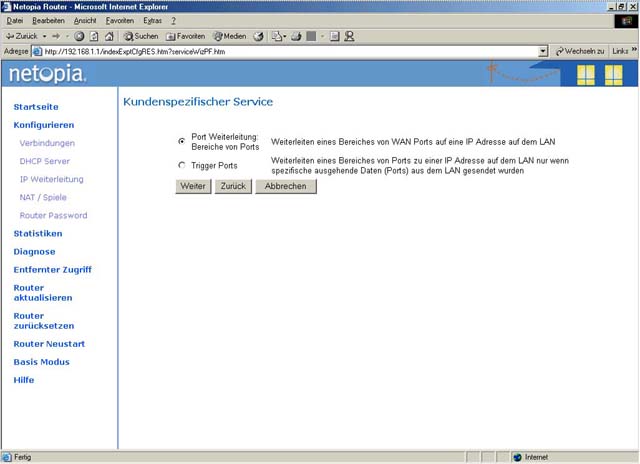

  1. Klicke auf "Port Weiterleitung: Bereiche von Ports" und dann auf "weiter"


  • Anmerkung: Die hier ebenfalls aufgeführte Funktion "Trigger Ports" ist nicht geeignet für dynamisches Port-Triggering, wie es im Hilfethema über Firewalls beschrieben ist, weil beim Netopia die IP-Adresse angegeben werden muss.  Es bietet lediglich eine etwas höhere Sicherheit, weil die eingehenden Ports nur nach vorangegangener ausgehender Verbindung freigegeben werden.

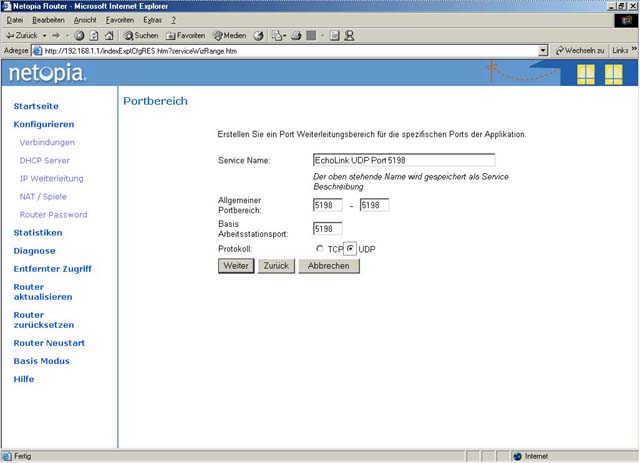

  1. Erstelle den Service "EchoLink UDP Port 5198" mit dem allgemeinen Portbereich "5198-5198" und Basis Arbeitsstationsport "5198", Protokoll "UDP" und klicke schliesslich auf "Weiter"

    .

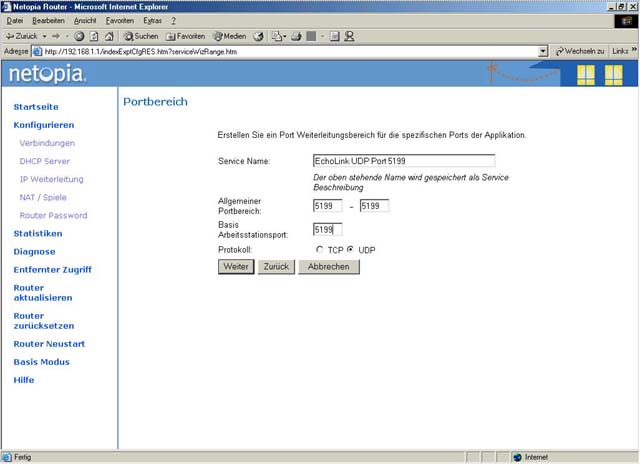

  1. Nach dem gleichen Muster (Punkt 6-8) erstelle einen neuen Service "EchoLink UDP Port 5199" mit dem allgemeinen Portbereich "5199-5199" und Basis Arbeitsstationsport "5199", Protokoll "UDP" und schliesslich auf weiter klicken

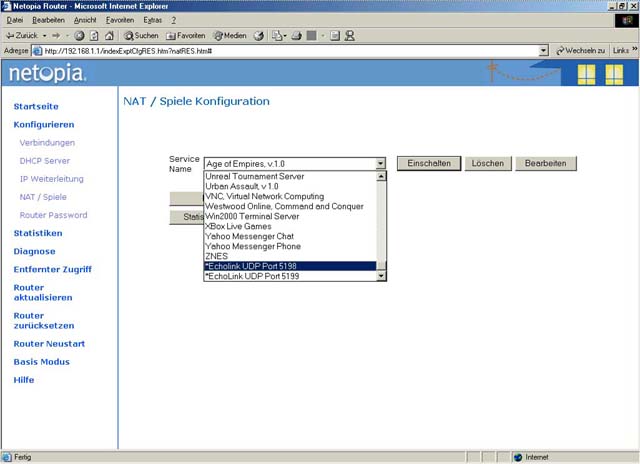

  1. Wähle in der Liste den Service "*EchoLink UDP Port 5198" aus und klicke auf "Einschalten"

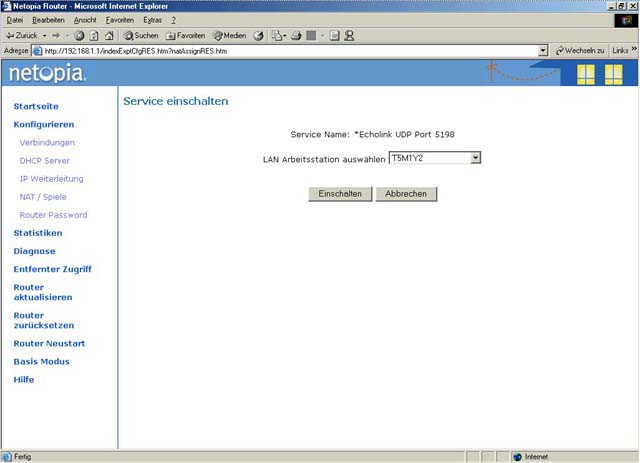

  1. Wähle die LAN Arbeitsstation aus (Es hat nur mehr als einen Eintrag, wenn es auch mehrere PC's im LAN gibt. Als Eintrag kann auch eine IP-Adresse stehen) und klicke auf "Einschalten"

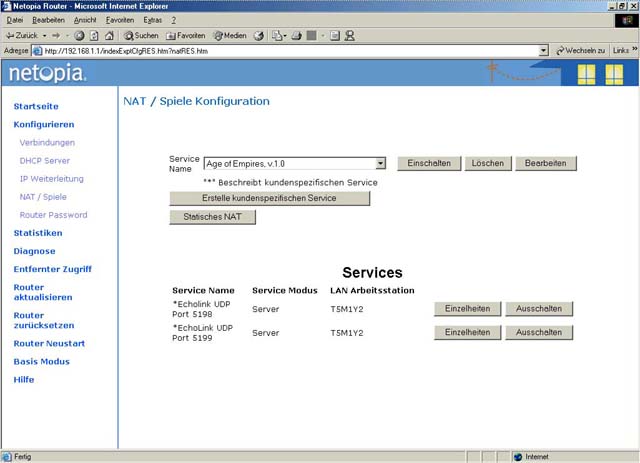

  1. Das gleiche Prozedere Punkt 10-11 für den Service "*EchoLink UDP Port 5199" wiederholen, so dass sich folgendes Bild ergibt (Beachte die 2 Einträge unter Services)
  1. Zum Schluss im Menu links den Router neu starten durch klicken auf "Router Neustart", damit diese Services aktiviert werden.
